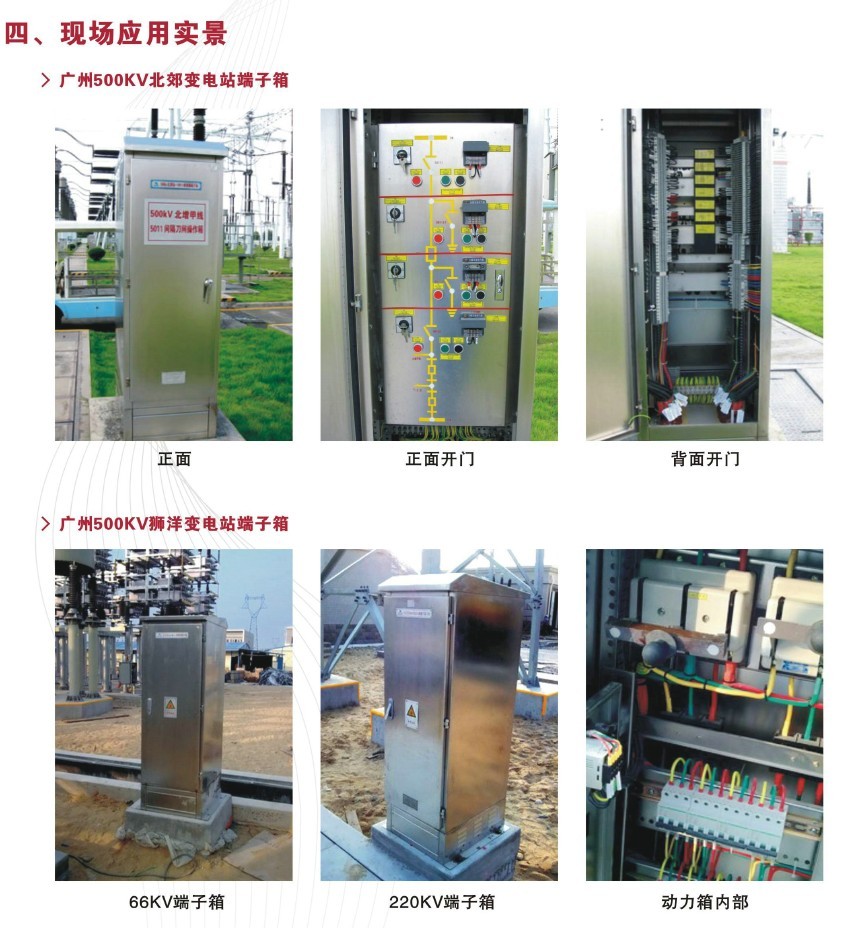

JXW（N）系列不锈钢端子箱

【结构特点】



>结构材料端子箱外壳材料及内部安装条架等，使用协议规定的不锈钢材质，钢板厚度为1.5~20mm，其外表面为亚光沙面。端子结构设计合理，尽量考虑焊点内藏，不破坏不锈钢表面，以达到外表美观，表面统一的效果，箱体有尖角处应做钝角处理，板材剪口向外做去除毛刺处理。

>式样(外形分类)端子箱根据具体的安装方式，分为落地、挂墙、挂杆、挂网、嵌入式等。



【防护等级】

>端子箱外壳防护等级满足GB4208-2004中规定的IP43的要求;

>箱体有足够的通风散热措施，所有通风孔、窗的设置均能保证45度雨水不能进入箱内;

>所有通风孔、窗用不锈钢网加密，不锈钢网的目数和线径符合IP54的技术要求;

>端子箱箱门与箱体关合处使用橡胶条密封;

>箱体与箱门关合处在箱体上设置导流沟，可防止橡胶条老化时有雨水进入箱内;

>电缆进出线孔加装橡胶套防止割破电缆外皮。



【门板】

>端子箱根据安装型式分为单、双面开门，门的开启角度大于120度，方便现场接线及检修;

>门的结构、尺寸控制符合GB3047的有关规定，美观、实用;

>锁具要求端子箱的门锁使用特制的门锁，在端子箱上使用的锁具·不论数量和大小，均能保证“一匙通”。



【接地保护】

>端子箱中所有电器元件的金属外壳可靠接地，其与接地螺钉间的连接电阻小于0.1Ω;

>端子箱的所有活动门用铜丝编织带与箱内接地铜排相连接，以保证接地连续性;

>端子箱外面设计带有明显带自接地标的接地点。

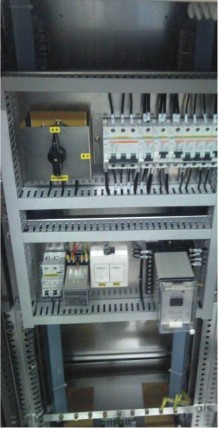

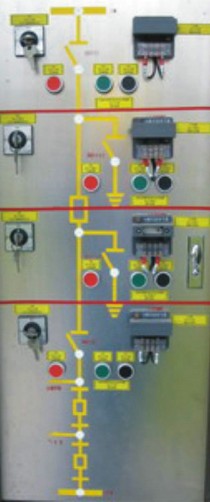

【内部结构】

>内部结构及安装板件

>内部结构采用板件组装结构，方便、灵活，适用不同用途端子箱;

>内部器件安装板采用不锈钢板材制作。



【元器件的安装】

>元器件安装符合各自产品规范的要求，安装整齐、端正，能保证正常使用条件下小松动、不移位，符合其电气性能要求，并便于操作、接线;

>元器件上标有与接线图一致的元件代号;

>发热元件的安装设有隔离措施，经常受振动的元件设有防振措施;

>加热器安装在端子箱的底部，将凝露、温度传感器安装于端子箱上部。



【导线选用及布线与接线】

>端子箱内使用的导线均为铜芯塑线，其截面积根据允许载流量不小于通过

>该电路工作电流的2倍选择，但电流测量回路不小于4m㎡，电压回

.路不小于2.5m㎡，其余不小于1.5m㎡ ;

>端子箱内使用的导线绝缘电压为660V;

>导线与电器元件连接均采用冷压端头，其冷压端头为铜质镀银，冷压端头与导线压接质量符合国家标准和本公司有关规范要求。
