产品简介 『概述用途』

>本产品采用透明设计，透明材料的采用不仅直观，而且可以及时的发现表箱内的各类异常现象，提前排除用电中的安全隐患，真正达到用电安全，预防为主的宗旨。

>PC材料，其独特的性能解决了木质、钢制电表箱易腐蚀、绝缘差、易老化漏水、耐寒性差、寿命短，具有优良的透明性、电绝缘性、阻燃性、防紫外线老化、物理化学性能好、重量轻优异的耐候性能，不怕雨淋日晒，实用寿命达15年以上。













【产品主要技术参数】



＞材料:箱盖用耐候性透明聚碳酸醋(PC)工程塑料，箱底采用耐候性阻燃PC/ABS工程塑料;

＞箱体厚度:箱壳体厚度为3}5毫米;

＞表箱结构整体结构:箱体由箱盖和箱底组成，箱盖和箱底扣合采用多点隐蔽式挂钩结构固定，可配合各种封、

  锁的使用;

＞视窗门:表箱外壳为透明，窗门采用与箱盖一体化成型;

＞进出线孔:表箱进出线孔装防水接头;

＞防雨水设计:表箱防雨水、小动物设计;

＞紫外光稳定性:箱盖和箱底均为抗紫外线光稳定的材料，阳光下稳定，抗老化。

[结构特点]

＞工作环境温度:-40℃+900C;日平均≤50℃;

＞相对湿度:月平均相对湿度,≤90%;

＞日平均相对湿度:.900%;

＞海拔高度:,≤1000米;

＞风速户外:60m/s;

＞耐受地震能力:烈度8度;

＞阻燃等级:箱盖UL-94V0一箱底UL-94V1级;

＞耐温特性:-40℃一+90℃温度范围内无变形。



二.PC电表箱的总体设计说明



>本计量箱已经取得国家强制性产品认证(3C认证)，适合室内外使用，计量箱采用了高强度、耐老化的绝缘材料制作，箱体厚度为3mm(12. 16表体箱体厚度为3.5mm）

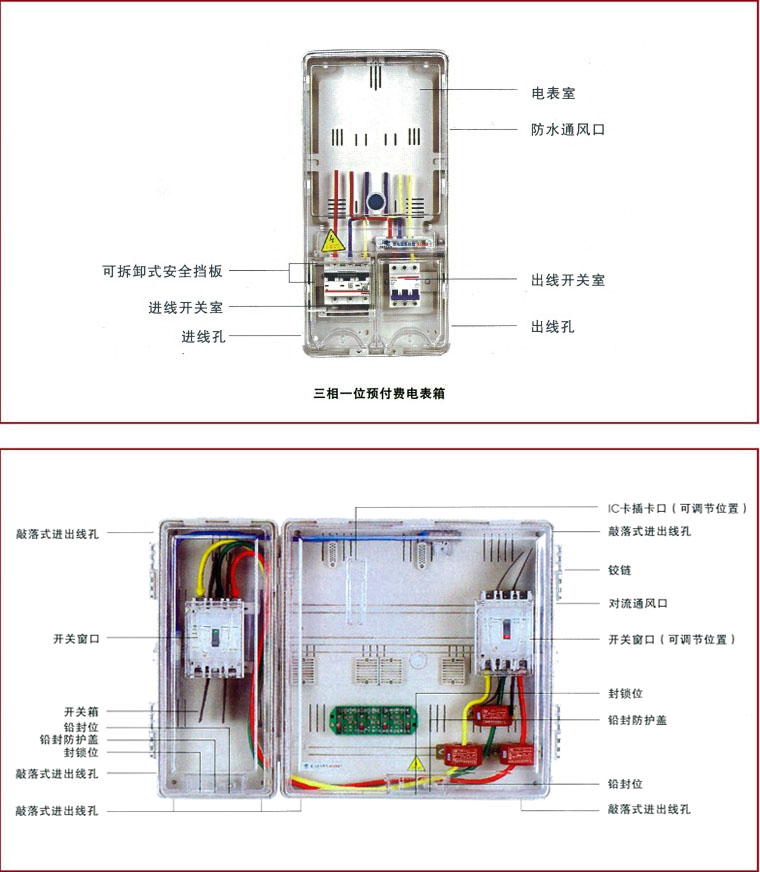

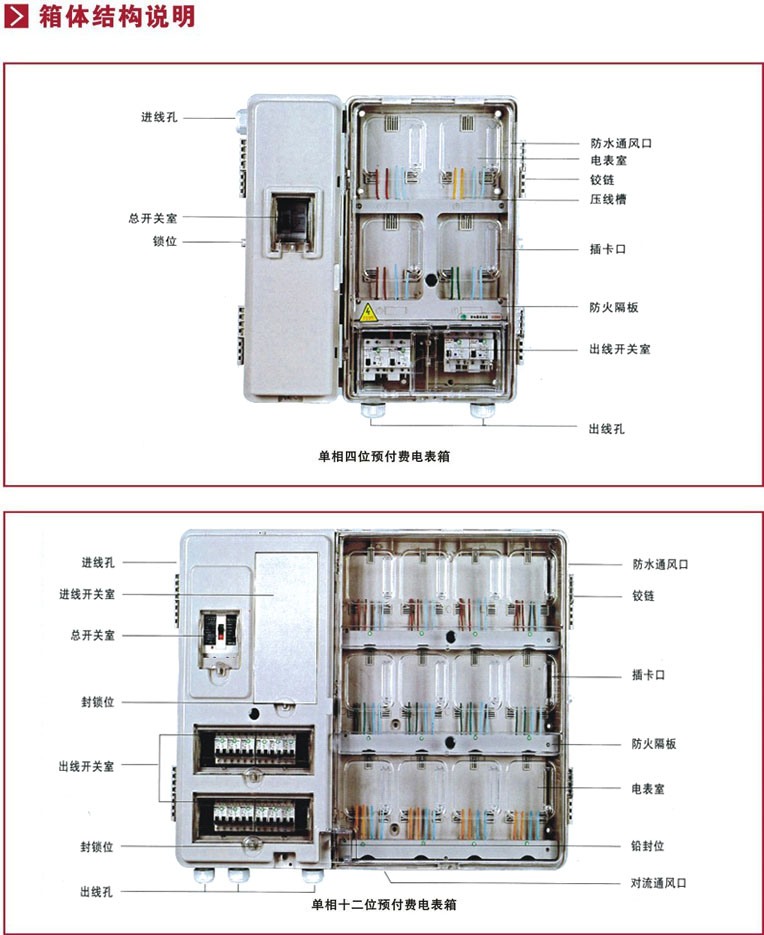

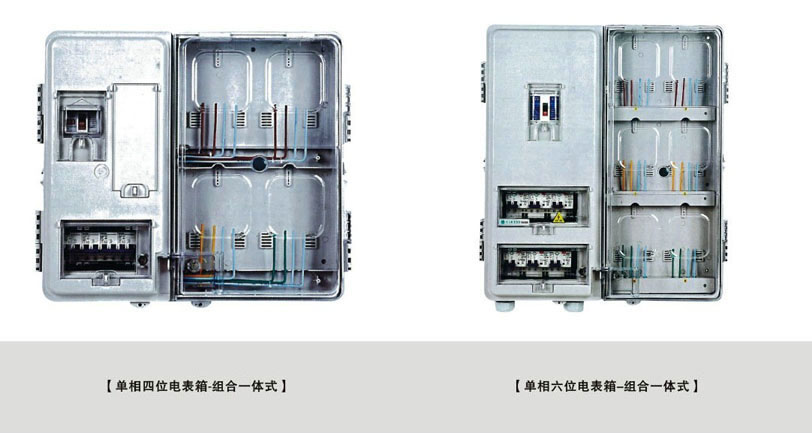

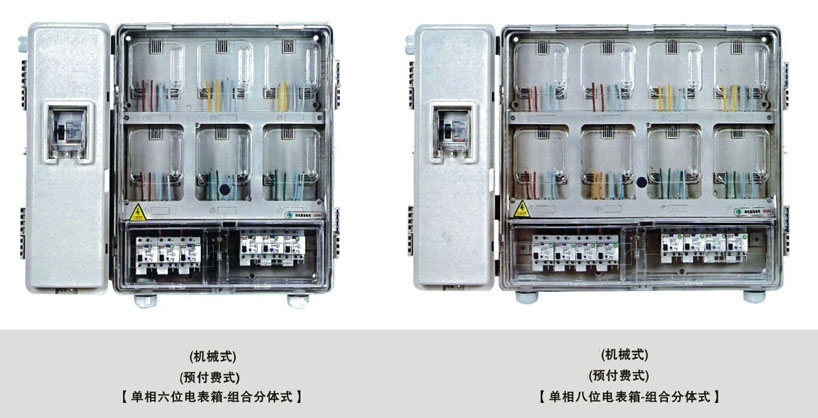

>为了便于管理，多表位单表箱内的开关、电能表采用了分别集中设计，整体上可分为开关箱和电能表箱两个部分，在电能表箱两个部分，在电能表箱可安装电能表、采集终端等，开关室可安装总开关，空气开关或者隔音开关。电能表室和开关室均分别安装设单独开启的门封锁。这种设计主要是为了计量管理上的方便和操作

>能够加挂专用锁和一次性防窃电施封锁，以便计量箱价

>计量箱的电能表室门采用了全透明设计，这便于电业管理部门的管理、监督、检查和维护工作。

>本系列电表箱可适合多种电业管理部门实际的管理工作，可采用不用的用电管理方法，列如表箱前开关可选用无跳闸功能的隔音开关，安装在计量箱的开关室内，不允许用电客户操作此开关，当然电业管理部门其他的管理理念也可以方便的实施。

>计量箱考虑标识表位与住户对应关系的位置。

>本系列电表箱考虑到散热的需要，计量箱两侧设计百叶窗，百叶窗内侧加防止小动物进入的防护网。考虑了防漏雨的设计，表箱上部为密封且防雨，在正常安装情况下，表箱是不会自进水的;万一电表箱进水，在表箱下部设计下水口。

三、PC电表箱适用范围及使用条件

>本系列表箱适用于交流50Hz，额定电压为220V/380V的单相三线制、容量不大于12KW的供电系统中，作为民用单相电度计量和三相线路的控制和保护作用;

>环境温-45℃一+10℃;并且24小时内平均温度不超过25℃ ;

>空气清洁，相对湿度不超过85%(20% +5℃时)，温度角度时允许由较高的相对湿度;

>安装位置应垂直放置。倾斜角度不超过5℃;

>安装时地点在无剧烈震动和冲击的地方，及不足以腐蚀电器元件的场所;

>安装时轻仔细检查产品各零部件的全好性和安装的正确性;

>产品使用的材料不耐强碱、氧化性酸及胺，酮类，溶于氯化烃类和芳香族溶剂，应避免与这些化学物质接触一起适用;

>产品在适用过程中应避免尖锐的物品(硬物)碰撞表箱的表面，以免刮伤;

>产品使用过程中请定期维护及清洁表面。
