XL-21系列动力配电箱

【结构特点】

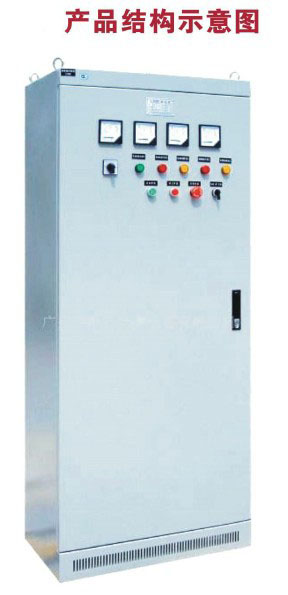

>X L-21型低压动力配电箱系户内封闭式配电箱，箱体结构轻、紧凑，用钢板弯制件焊接制成。门上装有测量仪表(电压表、电流表)、指示电器(指示灯)、操作电器(按钮)。门打开后，配电箱全总部电器敞露，便于检修和维护。箱体上部有可拆卸的盖板，箱内右侧设有同定电缆之线夹，便于连接电缆。箱体顶部装有吊环，便于吊起运输和安装。箱内电器安装选用条粱式及条板式安装方式，可灵活组合方案，安装灵活紧凑，通用性大，易于实现安装构件的标准化。外操式刀开关、操作把手在箱体正面右侧，可在箱外操作。内操式刀开关开门后操作，配电箱靠墙安装，进出线方式采用电缆。用户有特殊要求时，可以箱顶盖板上开进线敲落孔或加装母线室。

二、使用条件

>周围空气温度不高于+40℃，不低于一5℃，且在24时内其平均温度不高于+35℃,周围空气温度小低于一10℃

>空气清沾，相对湿度在温度为+40℃时不超过50%，在较低温度时允许有较高的湿度;海拔高度不超过2000m;

没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所;

>说明:上述使用条件如不满足使用要求，订货时用户须另行说明。
