M-GX系列金属材料外壳综合配电/计量箱
产品简介 『概述用途』
>我司生产的XM-GX系列金属材料外壳综合配电/计量箱广泛用于矿企业和民用建设的配电、照明、计量等用途。产品具有安全性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖、防护等级高等特点。
[引用标准]
G B7251.1-2005《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》
GB7251.3-2005《低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备一配电板的特殊要求》等标准。
二、使用条件
日产品适合于户内及户外，户内IP20，户外IP44;使用在海波高度不超过1000m，环境温度一25℃+40℃，没有导电尘埃及足能腐蚀金属和破坏绝缘的气体的场所;安装地点应无剧烈震动及颠簸，安装倾斜不超过5度，没有保证危险的产所。说明:上述使用条件如不满足要求，用户须另行说明。

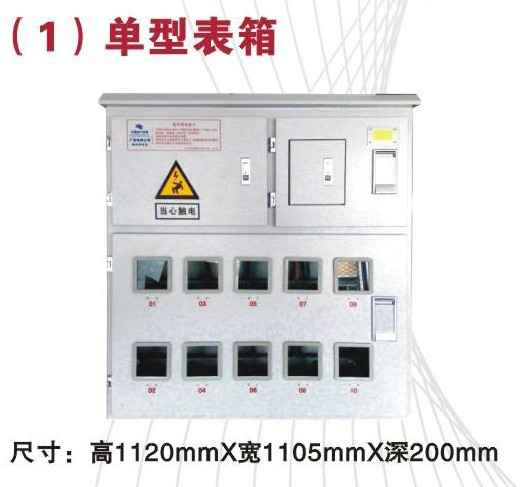

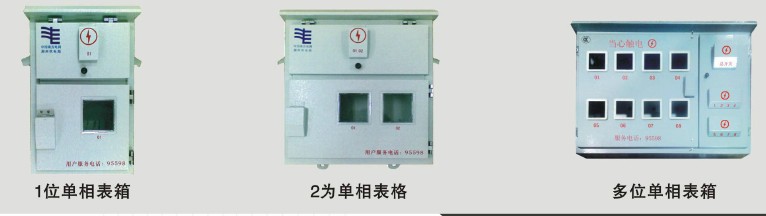

型号规格:XM-GXI-12(带主控、左右结构)
日规格说明:此类单相表箱，结构是主控开关室和出线在左侧或右侧，电度表室和出线室另一侧;主控开关从100A~350A，出线断路器为40A和63A，箱内导线采用BVR6m㎡或BVR10m㎡，适合安装40~80A的机械式或电子式单相电度表;共有6, 9. 12, 15, 18, 21 , 24, 27, 30位9种规格，适合不同的用户数量。
型号规格:XM-GX川-10(带主控、上下结构).
>规格说明:此类单相表箱，结构是主控开关室和出线在上侧，电度表室在下侧;主控开关从100A-250A，出线断路器为40A和63A,箱内导线采用BVR6m㎡或BVR10m㎡线，适合安装40-80A的机械式或电子式单相电度表;共有4, 6,8, 10, 12、5位种规格，适合不同的用户数量。

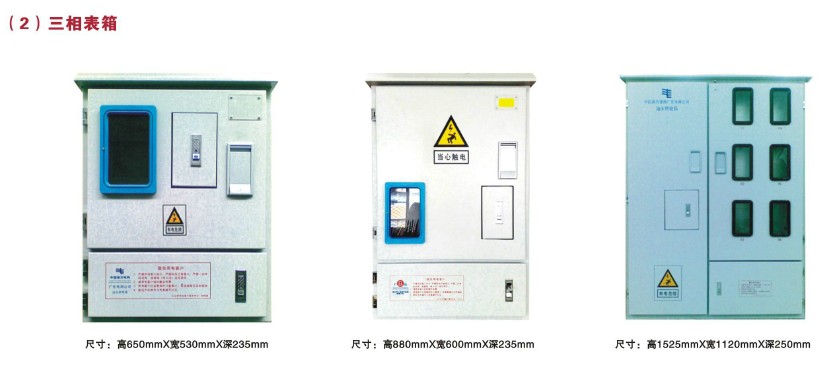

型号规格:XM-GX/3Z(不带互感器)
>规格说明:此类三相表箱，为上下结构，上部分装主控开关及直入式电度表，下半部分为出线室;设计电流安数为100A;箱内采用BVR6m㎡~BVR35m㎡导线，适用于小容量变压器的低压总计量;共有25,40, 63. 80, 100A 5种规格，适合不同的用户需求。
型号规格:XM-GX/3ZH(带互感器)
>规格说明:此类三相表箱，为上下结构，上部分装主控开关及直入式电度表，下半部分为出线室;设计电流安数为400A;箱内采用铜排作进线连接，二次线选用BVR2.5m㎡或BVR4m㎡导线，适用于变压器的低压侧总计量;共有100. 160, 200. 250. 315. 350. 400A 7种规格，适合不同的用户需求。
型号规格:XM-GX/3Z-6
>规格说明:此类三相表箱，为左右结构，左边为电缆进线及主控开关室，右边为电度表及出线室;为多回路三相电表箱，适合安装机械式或电子式三相电度表，出现断路器为三级40A或60A，导线采用BVR6m㎡或BVR10m㎡;共有6, 9, 12位等规格，适合不同的用户需求。
